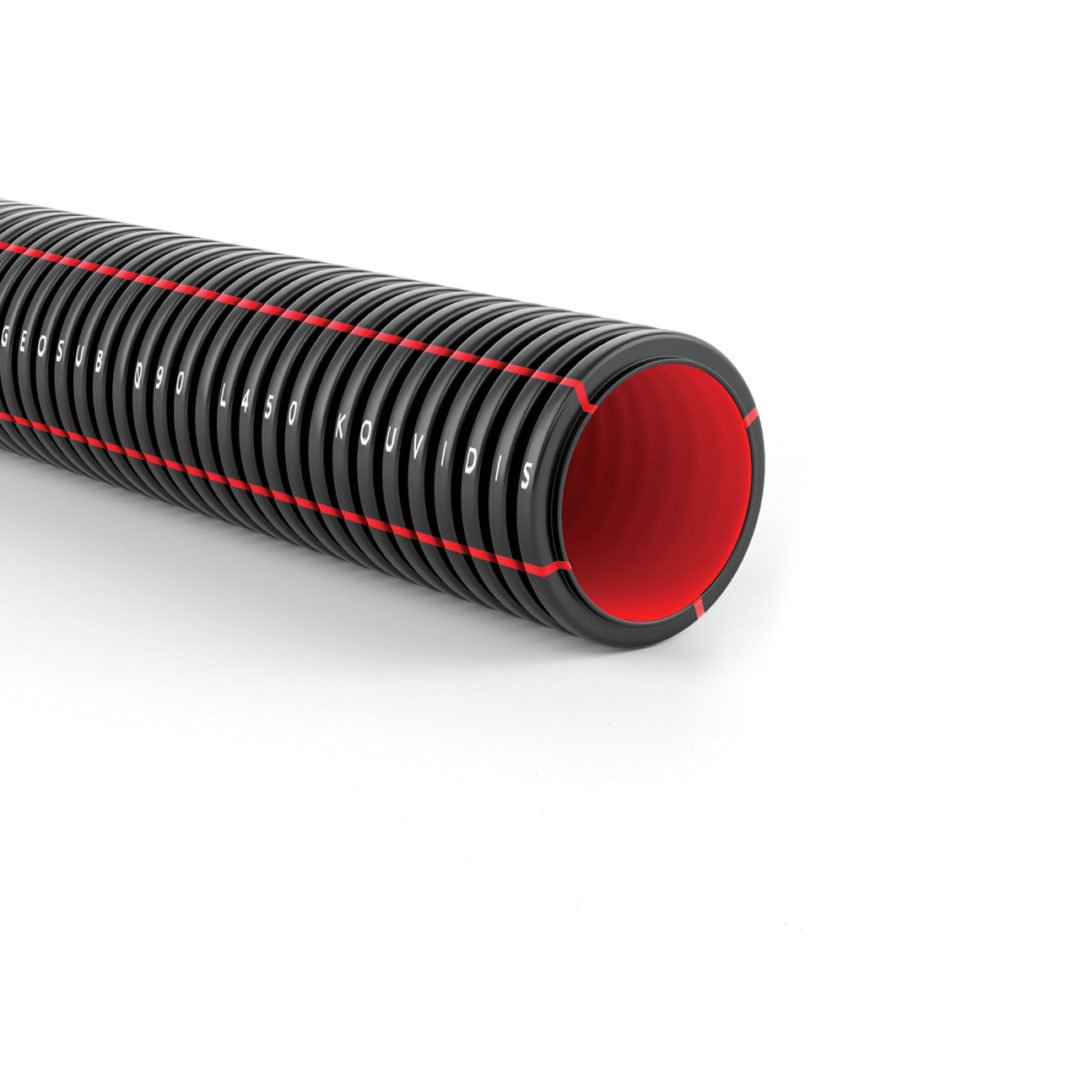

GEOSUB IAS Άκαμπτος σωλήνας διπλού δομημένου τοιχώματος με χρωματική σήμανση
- CLASS:L450
Ο σωλήνας GEOSUB bar αποτελεί ουσιαστικά το μικρό «αδελφάκι» του σωλήνα GEONFLEX bar. Ανήκει στην οικογένεια σωλήνων διπλού δομημένου τοιχώματος και αποτελεί μια από τις μεγαλύτερες επενδύσεις της KOUVIDIS στα συστήματα σωλήνων για την προστασία και διαχείριση καλωδίων σε υπόγεια δίκτυα. Παρουσιάστηκε το 2014 με σκοπό να καλύψει ανάγκες με μικρότερες μηχανικές απαιτήσεις. Η 2η γενιά, που παρουσιάστηκε το 2017, περιλαμβάνει ένα τρίτο ανεξάρτητο στρώμα που στην ουσία αποτελεί χρωματική σήμανση διευκρινίζοντας το πεδίο εφαρμογής του (προστασία ισχυρών/ασθενών ρευμάτων) αναβαθμίζοντας ακόμα περισσότερο το έργο του εγκαταστάτη και του μελετητή.
ΠΕΔΙΟ ΕΦΑΡΜΟΓΗΣ
Προορίζεται για υπόγεια δίκτυα ενέργειας και τηλεπικοινωνιών (αυτοκινητόδρομοι, οδικά δίκτυα, σήραγγες κ.α), έργα αστικής ανάπτυξης (πεζοδρομήσεις, διαμόρφωση κοινοχρήστων χώρων, κ.α.), έργα ΑΠΕ (φωτοβολταϊκά και αιολικά πάρκα) και κατασκευαστικά έργα (βιομηχανικά/εμπορικά κέντρα, συγκροτήματα κατοικιών, κ.α.).
- APPLICATION STANDARD:EN 61386-24, NF P98-332/EN 12613 & ΕΝ 50520 (Πρότυπα Αναφοράς)
- INSTRUCTIONS FOR COMPLIANCE:2014/35/EE (LVD), 2011/65/EE (RoHS)
- COLOR:RAL 3020 κόκκινο (εσωτ. τοίχωμα, διαμήκεις γραμμές), RAL 9004 μαύρο (εξωτ. τοίχωμα)
- PROPERTIES
- CHARACTERISTICS
- PACKAGING
- RECOMMENDED APPLICATIONS
- DOWNLOADS
- PROJECTS
1Εξασφαλίζει βαθμό στεγανότητας ΙP40 όταν συνδέεται με τις μουφες σύνδεσης με άγκιστρα και ΙΡ68 όταν κατά τη σύνδεση χρησιμοποιηθεί κόλλα στεγανοποίησης KOUVIDIS
2Ανθεκτικός στην ηλιακή ακτινοβολία (> 5 έτη)
3Τυπώνεται με ανεξίτηλο χρώμα και προσφέρεται με ενσωματωμένη μούφα σύνδεσης με άγκιστρα στο ένα ευθύ του άκρο
4Δεν αποτελεί ελκυστική τροφή για τρωκτικά (European Patent EP2698792)
5Χρωματική σήμανση από λεπτές διαμήκεις γραμμές ανεξίτηλου χρώματος για την ταυτοποίηση δικτύων
6Ενσωματώνει αντιστατική τεχνολογία που προστατεύει έναντι στον στατικό ηλεκτρισμό (Patent Protected: 1009810)
| Ιδιότητες | |
| Αντίσταση στη συμπίεση | 450 Nt (Τύπος 450) |
| Αντίσταση στην κρούση | Light |
| Ελάχιστη θερμοκρασία εφαρμογής | -5oC |
| Μέγιστη θερμοκρασία εφαρμογής | +90oC |
| Αντίσταση στην κάμψη | Άκαμπτος |
| Ηλεκτρικές ιδιότητες | Με χαρακτηριστικά ηλεκτρικής μόνωσης |
| Αντίσταση εισδοχής στερεών αντικειμένων | IP 40 (σύνδεση με την ειδική μούφα του)
IP 68 (με τη χρήση της κόλλας KOUVIDIS) |
| Αντίσταση στη διάβρωση | Δεν εφαρμόζεται |
| Αντίσταση στη διάδοση φλογών | Διαδίδει τη φλόγα |
| Επιπρόσθετα χαρακτηριστικά | |
| Πρώτη ύλη | Ειδικά σταθεροποιημένο θερμοπλαστικό HDPE ελεύθερο αλογόνων και βαρέων μετάλλων (RoHS) |
| Αντοχή στη γήρανση | Ανθεκτικός στην ηλιακή ακτινοβολία (UV) >5 έτη |
| Χρωματική σήμανση από λεπτές διαμήκεις γραμμές ανεξίτηλου χρώματος | Υποδηλώνουν το είδος των μονωμένων αγωγών που προστατεύει ο σωλήνας |
| Αντιστατική τεχνολογία | Προστασία έναντι στον στατικό ηλεκτρισμό |
| Τύπος |
Κωδικός |
 |
 |
 |
 |
 |
| Ø75 | 1006075 | 75 | 61.0 | 6 | 1,95 | 10080 |
| Ø90 | 1006090 | 90 | 75.8 | 6 | 2,75 | 6912 |
| Ø110 | 1006110 | 110 | 92.0 | 6 | 3,57 | 4800 |
| Ø125 | 1006125 | 125 | 105.5 | 6 | 4,45 | 3072 |
| Ø160 | 1006160 | 160 | 137.5 | 6 | 6,30 | 2520 |
| Ø200 | 1006200 | 200 | 169.3 | 6 | 7,65 | 1800 |
| Ø250 | 1006250 | 250 | 212.0 | 6 | 10,80 | 960 |
LEGEND
- Recommended
- Not recommended
- Ideal according to the manufacturer
